FP-5500E

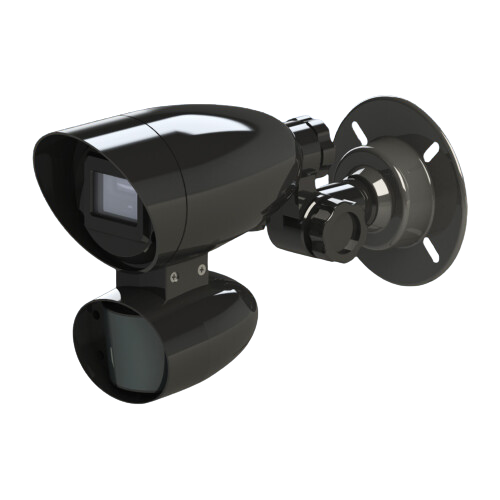

FP-5500E — senzor combinat de exterior pentru flacără (UV) și mișcare (PIR)

Destinație: detectarea flăcării + a mișcării, reducerea alarmelor false datorită logicii de declanșare
Moduri de funcționare: AND / Individual
AND: alarmă la confirmarea flăcării + mișcării în intervalul temporizat setat
Individual: alarmă la declanșarea oricărui senzor
Forced output: alarmă forțată pe flacără în condiții presetate, chiar și fără PIR
Memorie alarmă: indicarea cauzei (flacără/PIR), clipire ~3 min, apoi rămâne aprins ~47 min
Sensibilitate PIR: 20 / 50 / 80 / 100%
Confirmare flacără (DIP): 1 / 3 / 6 / 15 sec
Reglarea unghiului: mecanism rotativ (cu 3 secțiuni)
Flacără (UV) — spectru: 185–260 nm / rază: până la 15 m (etalon), până la 10 m (brichetă) / unghi: ~120°
Mișcare (PIR) — tip: infraroșu pasiv (PIR) / rază: până la 15 m (unghi larg)
Alimentare: 10–30 V DC, nepolarizată
Consum: până la 25 mA
Ieșire alarmă: contact uscat (releu semiconductor), selectare N.C./N.O.
Sarcina ieșirii: până la 30 V (AC/DC), 0,25 A (rezistiv)
Ieșiri de alarmă: 2 (separat pentru PIR și flacără)
Grad de protecție: IP43
Temperatura de funcționare: −20°C … +50°C (fără condens/îngheț)
Cablu: 0,5 m, 6 fire (2 alimentare + 4 alarmă)
Greutate: ≈550 g (cu flanșă)
Carcasă/culoare: rășină/plastic, negru
____________________

FP-5500E — уличный комбинированный датчик пламени (UV) и движения (PIR)

Назначение: обнаружение пламени + движение, снижение ложных тревог за счёт логики срабатывания
Режимы работы: AND / Individual
AND: тревога при подтверждении пламени + движения в заданный таймер
Individual: тревога при срабатывании любого сенсора
Forced output: принудительная тревога по пламени при заданных условиях даже без PIR
Память тревоги: индикация причины (пламя/PIR), мигание ~3 мин, затем светится до ~47 мин
Чувствительность PIR: 20 / 50 / 80 / 100%
Подтверждение пламени (DIP): 1 / 3 / 6 / 15 сек
Регулировка угла: поворотный механизм (3-секционный)
Пламя (UV) — спектр: 185–260 нм / дальность: до 15 м (эталон), до 10 м (зажигалка) / угол: ~120°
Движение (PIR) — тип: пассивный ИК (PIR) / дальность: до 15 м (широкий угол)
Питание: 10–30 V DC, неполярное
Потребление: до 25 мА
Выход тревоги: сухой контакт (полупроводниковое реле), выбор N.C./N.O.
Нагрузка выхода: до 30V (AC/DC) 0.25A (резистивная)
Тревожные выходы: 2 (отдельно PIR и пламя)
Класс защиты: IP43
Температура работы: −20°C … +50°C (без конденсата/обледенения)
Кабель: 0.5 м, 6 жил (2 питание + 4 тревога)
Вес: ≈550 г (с фланцем)
Корпус/цвет: смола/пластик, чёрный
