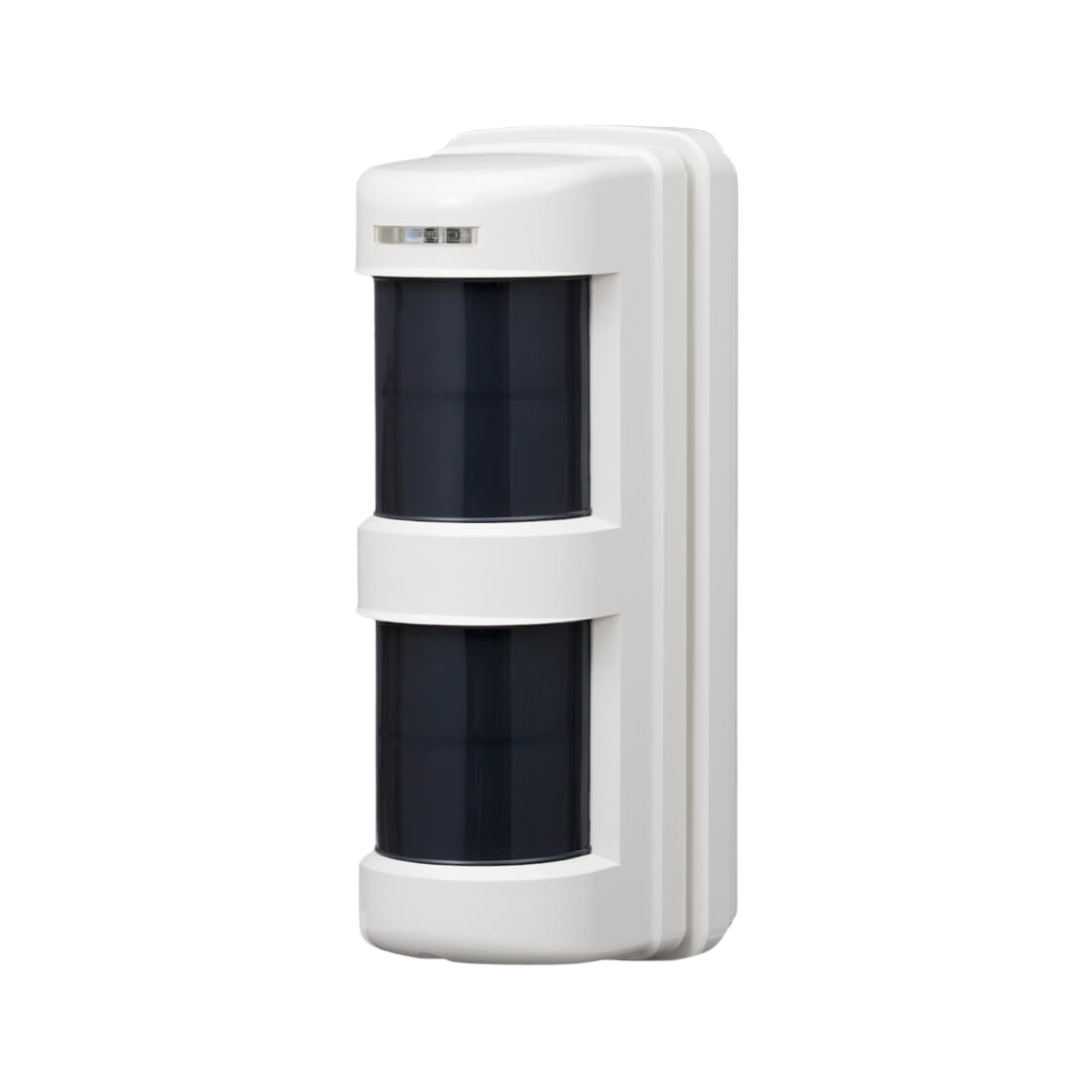

TX-114FR

• Model — TX-114FR, versiunea Triple Tamper, acoperire 180°
• Sistem de detecție — infraroșu pasiv (PIR), Dual PIR cu două capete discrete (2 „capete” independente într-o singură carcasă)
• Zone — zonă orizontală: 7 zone; zonă în jos (downward): 7 zone
• Acoperire / distanță — distanță 2–12 m (6.6’–40’), 9 trepte, setată prin reglarea unghiului zonei inferioare (downward)
• Reglaj direcție — fiecare direcție de detecție poate fi rotită la 180° (suprapunere flexibilă a zonelor superioară/inferioară)
• Principiu de detecție — zona este compusă din horizontal + downward; distanța se reglează prin unghiul zonei downward
• Mod de detecție — AND / OR selectabil (pentru TX-114FR este disponibilă selectarea modului)
• Filtrare alarme false — nu reacționează la animale mici (nu ating înălțimea zonei orizontale) și nici la vehicule în afara intervalului zonei downward
• Alimentare — 3–9 VDC (baterii Alkaline sau Lithium)
• Tensiune de lucru — 2.3–10 VDC
• Consum — 35 μA (standby), 5 mA / 3V (mod Test)
• Variante baterii — CR123A / 006P (9VDC); recomandate Li-ion; posibilă alimentarea „sensor + TX”
• Ieșire alarmă — comutator cu semiconductori (Solid State Switch), N.C./N.O. selectabil, 10VDC / 0.01A max, impuls ~2 sec. (fire albastre)
• Tamper — Triple Tamper (fire verzi), în timp real: deschiderea capacului, desprinderea de perete/stâlp, separarea de placa spate/compartiment
• Trouble output — în timp real la defecțiune funcțională (din linia Alarm)
• Indicație — LED roșu: clipește ~1 min la încălzire; se aprinde 1 sec la detecție în walk-test (LED doar în mod test); clipește la trouble (1 dată la 5 sec)
• Reglaj sensibilitate — aprox. 30%–170% (comutator rotativ)
• Pulse count — 1 sau 3 declanșări (dip switch)
• Blocare alarmă (Alarm prohibition time) — 10 / 120 / 300 / 900 sec
• Domeniu temperatură — −20°C … +50°C
• Montaj — Interior/Exterior, instalare pe perete sau stâlp
• Opțiune — prindere pe stâlp BP-22 (menționat și BP-32)
• Protecție / materiale — carcasă din rășină AES, lentilă din rășină PE; execuție orientată spre rezistență la mediu (în descrierea materialelor este menționat IP54)
• Mascarea zonelor — configurare/mascare a zonelor inutile prin area masking sheet
• Compartiment — volum intern mărit pentru emițătoare și baterii (back storage — pentru TX-114FR/TR)
• Dimensiuni — înălțime 234 mm, lățime 80 mm, adâncime 91 mm
• Greutate — 620 g
_____________________________

• Модель — TX-114FR, версия Triple Tamper, покрытие 180°
• Система обнаружения — пассивное инфракрасное (PIR), Two discrete head Dual PIRs (2 независимые “головы” в одном корпусе)
• Зоны — Horizontal zone: 7 зон, Downward zone: 7 зон
• Покрытие/дальность — дальность 2–12 м (6.6’–40’), 9 диапазонов, задаётся регулировкой угла нижней (downward) зоны
• Регулировка направления — каждое направление детекции можно развернуть на 180° (гибкое перекрытие верхней/нижней зон)
• Принцип детекции — зона состоит из horizontal + downward; дистанция настраивается углом downward зоны
• Режим детекции — AND / OR selectable (для TX-114FR доступен выбор режима)
• Фильтрация ложных — не реагирует на мелких животных (не достигают высоты horizontal зоны) и на транспорт вне диапазона downward зоны
• Питание — 3–9 VDC (Alkaline или Lithium Battery)
• Рабочее напряжение — 2.3–10 VDC
• Потребление — 35 μA (дежурный режим), 5 mA / 3V (Test mode)
• Варианты батарей — CR123A / 006P (9VDC); Lithium Ion рекомендованы; возможно питание “sensor + TX”
• Выход тревоги — Solid State Switch, N.C./N.O. selectable, 10VDC / 0.01A max, импульс ~2 сек. (Blue wires)
• Тампер — Triple Tamper (Green wires), реальное время: снятие крышки, отрыв от стены/столба, отделение от задней пластины/отсека
• Trouble output — реальное время при функциональной неисправности (из линии Alarm)
• Индикация — Red LED: мигает ~1 мин при прогреве; горит 1 сек при детекции в walk-test (LED только в test-mode); мигает при trouble (1 раз в 5 сек)
• Регулировка чувствительности — примерно 30%–170% (rotary switch)
• Pulse count — 1 или 3 срабатывания (dip switch)
• Блокировка тревоги (Alarm prohibition time) — 10 / 120 / 300 / 900 сек
• Диапазон температур — −20°C … +50°C
• Монтаж — Indoor/Outdoor, установка на стену или столб
• Опция — крепление на столб BP-22 (также указан BP-32)
• Защита/материалы — корпус AES resin, линза PE resin; исполнение с упором на стойкость к внешней среде (IP54 упоминается в описании материалов)
• Маскирование зон — настройка/маскирование ненужных зон через area masking sheet
• Отсек — увеличенный внутренний объём под передатчики и батареи (back storage — для TX-114FR/TR)
• Габариты — высота 234 мм, ширина 80 мм, глубина 91 мм
• Вес — 620 г)
