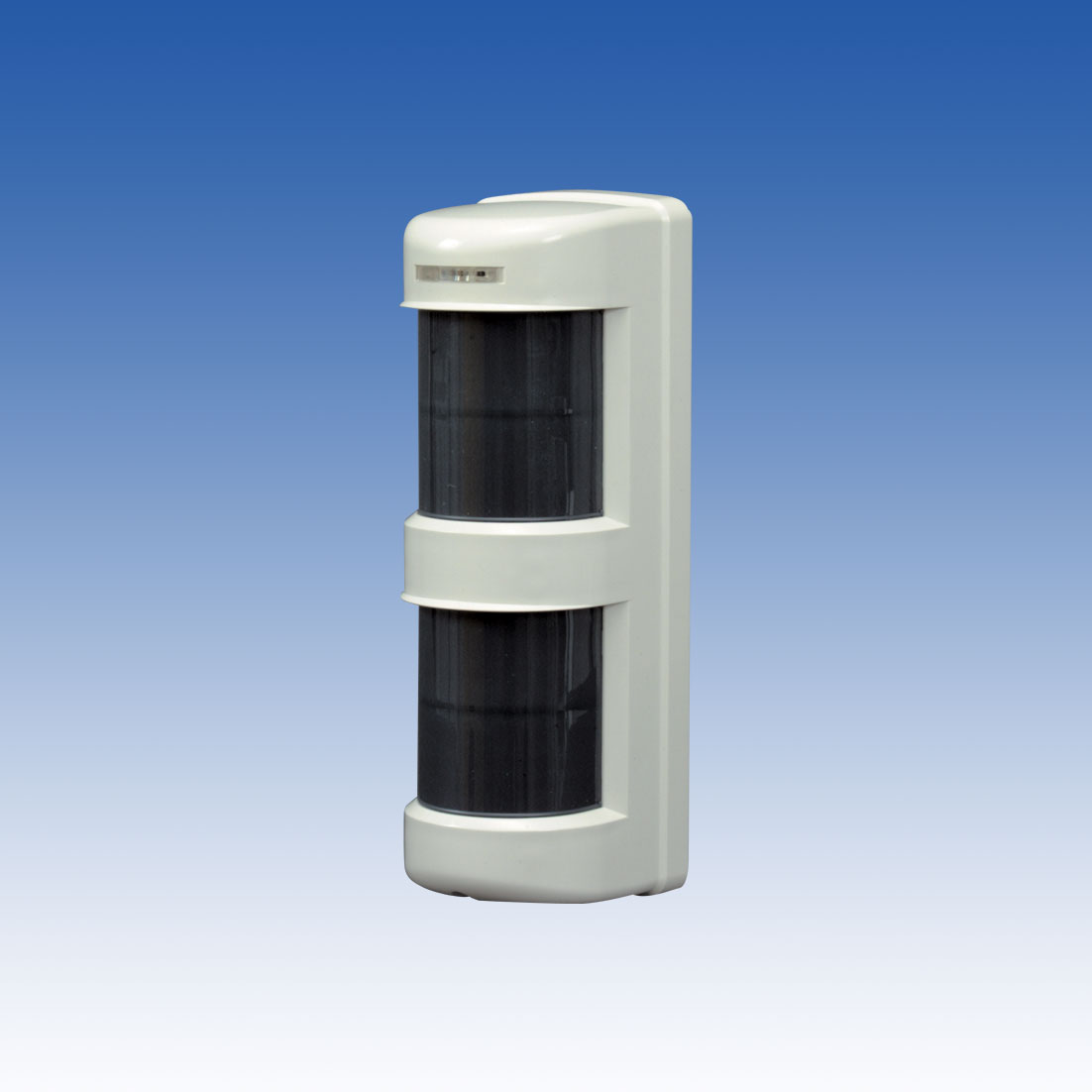

TX-114SR

• Model — TX-114SR, versiunea de bază 90° (seria TX, indoor/outdoor, PIR cu baterie)
• Sistem de detecție — infraroșu pasiv, Single head Dual PIR
• Acoperire — orizontal 90°, distanță 2–12 m (6.6’–40’), ajustabilă prin modificarea unghiului vertical „downward curtain”
• Zone — zonă orizontală: 7 zone, zonă în jos: 7 zone
• Setarea distanței — distanța de detecție se stabilește prin reglarea unghiului zonei inferioare, interval 2–12 m, 9 trepte
• Principiul detecției — alarma se generează doar când există detecție atât în zona orizontală, cât și în zona inferioară
• Filtrare alarme false — nu reacționează la animale mici care nu ating înălțimea zonei orizontale; nu reacționează la vehicule în afara intervalului zonei inferioare
• Alimentare — 3–9 VDC (baterii alcaline sau litiu)
• Tensiune de lucru — 2.3–10 VDC
• Consum — 25 μA (mod standby), 5 mA / 3V (mod test)
• Ieșire alarmă — comutator în stare solidă, N.C./N.O. selectabil, max. 10VDC / 0.01A; impuls ~2 sec. (fire albastre)
• Tamper — (fire verzi) în timp real, declanșează la îndepărtarea capacului
• Ieșire Trouble — în timp real la defect funcțional (din firul Alarm)
• Indicație — LED roșu: clipește ~1 min la încălzire; se aprinde 1 sec la detecție în walk-test (LED doar în mod test); clipește la trouble (1 dată la 5 sec)
• Reglarea sensibilității — aproximativ 30%–170% (comutator rotativ)
• Pulse count — 1 sau 3 declanșări (dip switch)
• Blocare alarmă (Alarm prohibition time) — 10 / 120 / 300 / 900 sec (dip switches)
• Interval de temperatură — −20°C … +50°C
• Montaj — indoor/outdoor, instalare pe perete sau pe stâlp
• Opțiune — suport de prindere pe stâlp BP-22
• Materiale carcasă — Corp: rășină AES, Lentilă: rășină PE
• Mascarea zonelor — setarea acoperirii/mascarea zonelor nedorite cu ajutorul foii de mascarea zonelor (area masking sheet)
• Dimensiuni (exterioare) — înălțime 234 mm, lățime 80 mm, adâncime 91 mm
• Greutate — 400 g
• Pachet livrare — folie adezivă 1 buc., șuruburi de montaj 2 buc., suport baterii 1 buc., foaie de mascarea zonelor 1 buc., cabluri baterie 2 buc.
____________________________

• Модель — TX-114SR, базовая версия 90° (серия TX, indoor/outdoor, battery operated PIR)
• Система обнаружения — пассивное инфракрасное, Single head Dual PIR
• Покрытие — горизонталь 90°, дальность 2–12 м (6.6’–40’), настраивается изменением вертикального угла “downward curtain”
• Зоны — Horizontal zone: 7 зон, Downward zone: 7 зон
• Настройка дальности — расстояние детекции задаётся регулировкой угла нижней зоны, диапазон 2–12 м, 9 диапазонов
• Принцип детекции — тревога формируется только когда обнаружение есть и в горизонтальной, и в нижней зоне
• Фильтрация ложных — не реагирует на мелких животных, которые не достигают высоты горизонтальной зоны; не реагирует на транспорт вне диапазона нижней зоны
• Питание — 3–9 VDC (Alkaline или Lithium Battery)
• Рабочее напряжение — 2.3–10 VDC
• Потребление — 25 μA (дежурный режим), 5 mA / 3V (Test mode)
• Выход тревоги — Solid State Switch, N.C./N.O. selectable, 10VDC / 0.01A max; импульс ~2 сек. (Blue wires)
• Тампер — (Green wires) реальное время, срабатывает при снятии крышки
• Trouble output — реальное время при функциональной неисправности (из провода Alarm)
• Индикация — Red LED: мигает ~1 мин при прогреве; горит 1 сек при детекции в walk-test (LED только в test-mode); мигает при trouble (1 раз в 5 сек)
• Регулировка чувствительности — примерно 30%–170% (rotary switch)
• Pulse count — 1 или 3 срабатывания (dip switch)
• Блокировка тревоги (Alarm prohibition time) — 10 / 120 / 300 / 900 сек (dip switches)
• Температурный диапазон — −20°C … +50°C
• Монтаж — Indoor/Outdoor, установка на стену или столб
• Опция — крепление на столб BP-22
• Материалы корпуса — Body: AES resin, Lens: PE resin
• Маскирование зон — настройка покрытия/маскирование ненужных зон с помощью area masking sheet
• Габариты (внешние) — высота 234 мм, ширина 80 мм, глубина 91 мм
• Вес — 400 г
• Комплектация — adhesive sheet 1 шт., mounting screw 2 шт., battery holder 1 шт., area masking sheet 1 шт., battery leads 2 шт.
