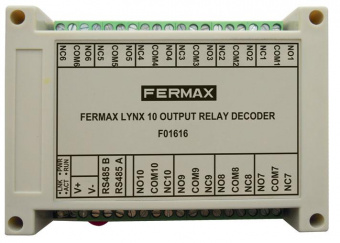

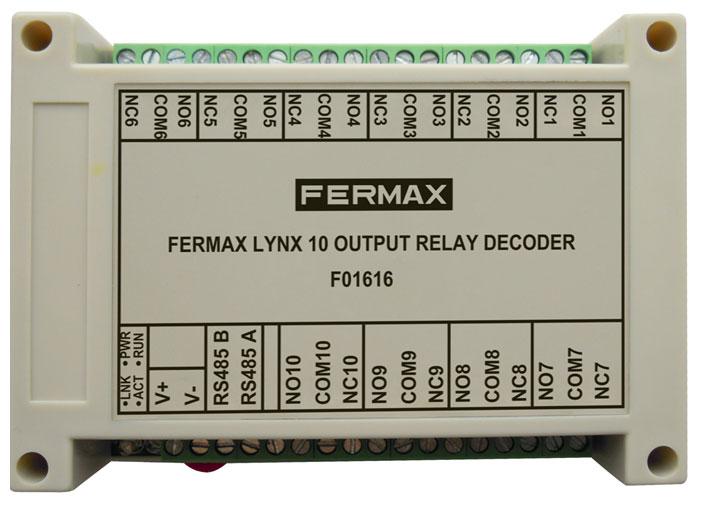

MEET RELAY DECODER 10 OUTPUTS

10-канальный релейный декодер для системы FERMAX MEET

Модуль FERMAX MEET RELAY DECODER REF. 1616 предназначен для расширения возможностей управления оборудованием из мониторов MEET, а также для интеграции системы видеодомофонии с управлением лифтом.

При подключении к монитору пользователь может управлять до 8 внешними устройствами — например, освещением, поливом, воротами и другими системами, которые могут активироваться через «сухой контакт». Управление выполняется непосредственно с экрана монитора FERMAX MEET.

Основные возможности

• 10 релейных выходов COM / NO / NC;
• управление до 8 внешними устройствами с монитора MEET;
• управление освещением, воротами, поливом и другим оборудованием через «сухой контакт»;
• программируемое время активации реле — от 1 до 120 секунд;
• интеграция с системой управления лифтом;
• связь по RS-485 Modbus;
• встроенный Watchdog для контроля работы устройства;
• монтаж на стандартную DIN-рейку 35 мм.

Управление дополнительными устройствами

Модуль подключается к совместимому монитору MEET и позволяет активировать внешние устройства непосредственно с его сенсорного интерфейса.

Пользователь может управлять до 8 запрограммированных функций, например:

ОСВЕЩЕНИЕ
Включение наружного или внутреннего освещения.
ВОРОТА И АВТОМАТИКА
Активация совместимых приводов и устройств через релейный контакт.
ПОЛИВ
Управление системами орошения или другим инженерным оборудованием.
ДОПОЛНИТЕЛЬНЫЕ УСТРОЙСТВА
Подключение любого совместимого оборудования, управляемого через сухой контакт.

Управление лифтом

REF. 1616 также может использоваться как часть системы FERMAX MEET Elevator Control.

Релейные выходы назначаются этажам и формируют необходимые сухие контакты для управления лифтовой системой. FERMAX указывает поддержку конфигураций до 32 этажей; для такой интеграции требуется дополнительный модуль REF. 9645. Передача команд между устройствами выполняется по MODBUS.

Технические характеристики

REF.: 1616
Количество выходов: 10 реле
Контакты: COM / NO / NC
Нагрузка релейных контактов: до 24 V / 10 A
Интерфейс: RS-485 Modbus
Питание: 7–24 VDC
Потребление в режиме ожидания: 0,28 W
Потребление в активном режиме: 5,46 W
Рабочая температура: от –40 °C до +55 °C
Влажность: 10–95%, без конденсации
Степень защиты: IP51
Монтаж: DIN-рейка 35 мм

Что получает пользователь

УПРАВЛЕНИЕ
Дополнительными инженерными и бытовыми устройствами прямо с монитора FERMAX MEET.
АВТОМАТИЗАЦИЯ
До 8 пользовательских функций — освещение, ворота, полив и другое оборудование.
ЛИФТ
Возможность построения системы управления доступом к этажам на базе FERMAX MEET.
ГИБКОСТЬ
10 релейных выходов и стандартный интерфейс RS-485 Modbus позволяют адаптировать модуль под различные проекты.
